北京康高特儀器設備導讀：康高特工程師攜FRAX101變壓器繞組變形測試儀前往某變壓器生產廠進行變壓器繞組變形測試。
變壓器繞組變形

變壓器在運輸和安裝時受到碰撞、沖擊或是在運行過程中出現故障會導致變壓器繞組發生變形，從而使其絕緣性能遭到破壞以及降低其機械強度。

 小型變壓器繞組如果出現扭曲、鼓包，可能會造成匝間短路，如果是中型變壓器，還可能會導致主絕緣擊穿，使變壓器及其他電氣設備，甚至整個電氣系統發生故障，產生難以估量的損失。


因此，對變壓器繞組變形進行檢測，可以幫助一線運維人員了解到變壓器繞組的情況，有效預防變壓器事故的發生。

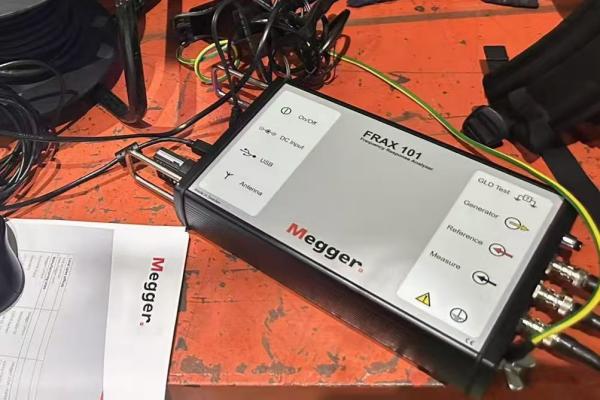

FRAX99/101變壓器繞組變形測試儀



FRAX99/101變壓器繞組變形測試儀又叫掃頻響應分析儀（SFRA），通過掃頻法可檢測出鐵芯和繞組的機械和電氣變化，將測量的結果曲線與變壓器的出廠參考數據進行對比，*可以有效判斷變壓器的機械部件是否發生變化，幫助運維人員及時發現問題并解決。

案例

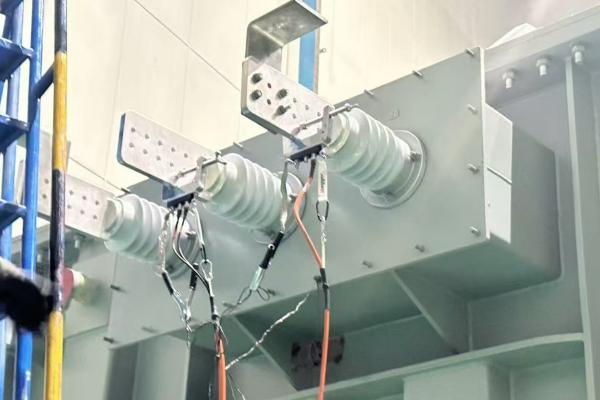

2024年10月30日，康高特技術工程師攜Megger品牌的FRAX變壓器繞組變形測試儀對某35kV配電變壓器進行繞組變形測試。

本次分別測試了變壓器高壓側及低壓側A、B、C三相的繞組變形情況。

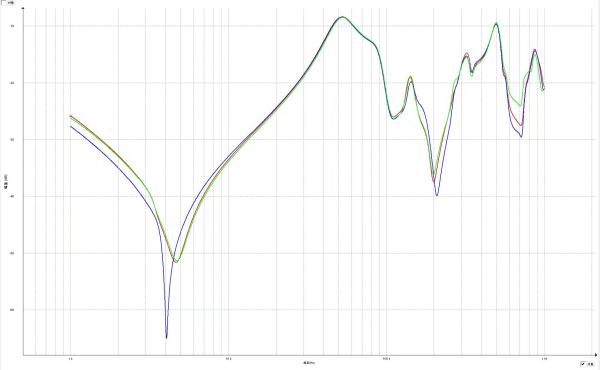

測試曲線圖如下：
