電力電纜結構復雜，包括外護套，鋼鎧，主絕緣，線芯，半導體電屏蔽等。在配電電纜用量迅速增長的同時，由于電纜故障導致的大規模停電問題也日益增多，必須建立一套可以有效評估電纜健康狀況的檢修策略，以降低電纜故障。
在電纜檢修中和重要的一項*是局部放電測試，局放在電場的作用下會逐漸升級，*終轉化為擊穿故障，因此采取局放檢測技術十分必要，現在主流的局放檢測技術主要分為超低頻局放和震蕩波局放。
震蕩波局放測試
震蕩波局放測試主要用于檢測電纜的主絕緣、接頭和終端的絕緣情況，采用阻尼振蕩電壓結合局放定位系統進行局放測試。由于其波形與頻率接近工頻正弦波且作用時間短，所以不會對電纜造成損害。原理圖見圖1。
超低頻局放檢測
何謂超低頻，根據IEEE 400.2 規定輸出頻率范圍 0.1 – 0.01 Hz便稱為超低頻。采用0.1Hz高壓發生器產生純正弦波高壓，施加到被測電纜上激發缺陷點的局放，檢測系統經耦合電容器分壓后接檢測阻抗的測量回路，采用脈沖電流法進行局放測量。為何又采取正弦波呢？首先直流電對電纜損害非常大且不能測介損和局放，同樣超低頻余弦也不能測局放和介損。
自2012年以來超低頻技術的發展推動了各地的應用，廣泛的實踐應用又促進了標準的形成：IEEE、IEC等國際標準陸續納入并推薦配網電纜的超低頻介損、局放、耐壓的多功能監測式耐壓試驗（MWT)。據統計，僅在德國市場目前EON公司*有60套以上的B2HV超低頻測試設備在使用，僅美國*有超過1000臺的B2HV超低頻測試設備在使用，荷蘭有600套以上的B2HV超低頻測試設備在使用。
上面所列舉的各地電網公司很多是從九十年代開始采用超低頻耐壓，再到后來的超低頻介損、超低頻局放。

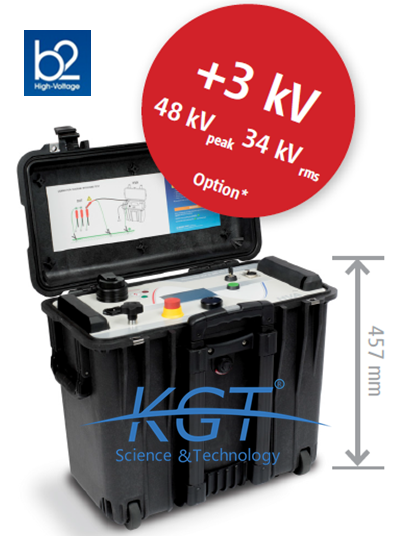

上圖為B2HV超低頻測試設備與普通震蕩波試驗設備的相關資料
與變頻諧振耐壓+振蕩波局放+超低頻介損（三套電源、三次加壓、三套數據）相比集耐壓、介損、局放檢測為一體的監測式耐壓試驗，例如B2HV超低頻測試設備，獲得的數據和信息更全面豐富，可以幫助電力公司更有效的了解配網電纜資產的現狀，預測未來的使用年限，防治事故發生，節約經濟成本。
