接地電阻測試儀是指埋入地下的接地體電阻和土壤散流電阻，通常采用型接地電阻測量儀(或稱接地電阻搖表)進行測量。該測量儀其外形與普通絕緣搖表差不多，也*按習慣稱為接地電阻搖表。此搖表的外形結構隨型號的不同稍有變化，但使用方法基本相同。接地電阻測量儀隨表附帶接地探測棒兩支、導線三根。
接地電阻測試儀操作步驟

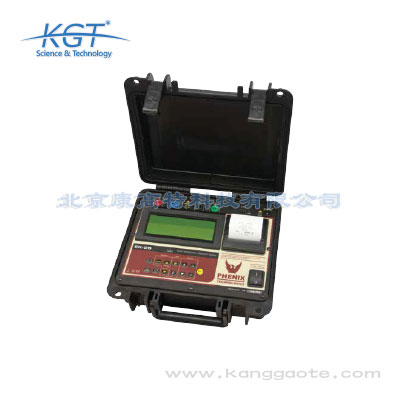

(a)接地電阻測試儀
(b)連接線
(c)測量接地棒
1、拆開接地干線與接地體的連接點，或拆開接地干線上所有接地支線的連接點。
2、將兩根接地棒分別插入地面400mm深，一根離接地體40m遠，另一根離接地體20m遠。
3、把搖表置于接地體近旁平整的地方，然后進行接線。
(1)用一根連接線連接表上接線樁E和接地裝置的接地體E′。
(2)用一根連接線連接表上接線樁C和離接地體40m遠的的接地棒C′。
(3)用一根連接線連接表上接線樁P和離接地體20m遠的接地棒P′。
4、根據被測接地體的接地電阻要求，調節好粗調旋鈕(上有三檔可調范圍)。
5、以約120轉/分鐘的速度均勻地?fù)u動搖表。當表針偏轉時，隨即調節微調撥盤，直至表針居中為止。以微調撥盤調定后的讀數，去乘以粗調定位倍數，即是被測接地體的接地電阻。例如微調讀數為0.6，粗調的電阻定位倍數是10，則被測的接地電阻是6Ω。
6、為了保證所測接地電阻值的可靠，應改變方位重新進行復測。取幾次測得值的平均值作為接地體的接地電阻。
