| 輸入(指定一個): | 120 V 或者 240 V, 50/60 Hz |
| 輸出 | |
| 輸出量程： | 輸出電流連續可調，適應不同的電路電阻: 0 到 500 A 在 最大 3.5 V 0 到 125 A 在 最大 14 V 0 到 25 A 在 最大 70 V |
| 輸出率: | 輸出電路是特為提供一個短期過載而設計的。上述輸出量程將提供幾倍于額定電流的電流，使產生的輸出電壓能夠推動想得到的電流（通過測試電路的電阻）。 本測試儀能夠產生3倍于額定電流來測試設備的延時特性，此外，在進行瞬間跳閘實驗時，可在500A的罐式斷路器上瞬時產生1000A的電流.。 在測試額定電流225A設備的時間延遲特性時，推薦使用三倍額定電流來進行電流測試（675A）。 在進行瞬時跳閘測試時，他能提供一個高達1800A的電流通過額定225A的模殼式斷路器。 |
| 過載性能： | 為了擴大儀器的使用范圍，特做了一個能在很短的周期內產生一個超過額定電流的設計，因為輸出電流的大小是由負載電路的電阻決定的，而產生的輸出電壓必須能夠推動想得到的電流，是通過測試電路的電阻和連接導線實現的。 |
| 輸出啟動電路： | 本測試儀使用了一個固態輸出啟動電路。為了提高可靠性和在維護時不需要直接接觸儀器，這個電路使用一個三端雙向可控硅開關元件替代電流接觸器去啟動輸出。 |
| 輸出啟動控制電路： | 啟 動控制電路提供瞬間和持續模式來控制輸出周期。其瞬時模式用在輸出是一個很短的周期內。瞬時跳閘實驗就是用瞬時模式或者為了避免在有實驗電流時被測設備毀 壞或者過熱而進行的實驗。在持續模式中，輸出持續增大直到自然斷開，或者在進行計時實驗時需要被測設備同時出現計時器停止，和持續變大輸出后停止。 |
| 使用說明 | |
| 電表： | 為了測出輸出電流，測試儀集成了一個模塊，可以讓你直接讀出測試儀的短期電流，并且把這些數據存儲在模塊中。 |
| 操作模式（開關選擇）： | 記憶模式 常規模式 |
| 數字顯示器： | 31?2個數字LED顯示器顯示，總長度7.62mm， 數字量程（開關選擇）0 到 19.99/199.9/1999 A/3.00 kA。 |
| 持續精確度（整個電表系統）： | 讀數±1% , 最高量程±1 , 最低量程±1。 |
| 計時器： | 一個固態數字計時器測試實驗所用的時間用秒讀或周期方式顯示。它使用晶體控制振蕩器，因此它的精確度是不由線周期來決定的。 |
| 數字顯示器： | 5個數字LED顯示器顯示總長度7.62mm |
| 量程（開關選擇）： | 讀數±0.005%，量程 ±1 |
| 計時器控制電路： | 這個電路自動啟動計時器，在實驗進行中輸出如果增大，將自動停止計時器。簡單的通過旋轉旋鈕選擇以下模式來適應各種不同的工作環境。 |
| 電流觸發： | 用來測試和監視沒有輔助接觸的設備，例如一個單相斷路器，輸出電流中斷時計時器停止工作。 |
| 常閉模式： | 用來測試一個帶有常閉觸點的設備。當觸點打開時計時器停止工作，輸出持續增大。 |
| 常開模式： | 用來測試一個帶有常開觸點的設備。當觸點關閉時計時器停止工作，輸出持續增大。 |
| 尺寸： | 356 H x 368 W x 343 D mm |
| 重量： | 34.1 kg |

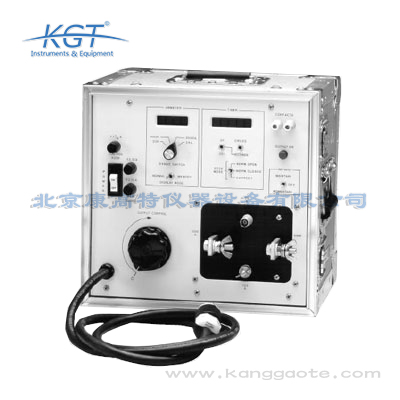

| CB-832 120V輸入 | CB-832-115 |
| CB-832 230V輸入 | CB-832-230 |
| 定時導線 1.5m（1） | 1282 |
| 導線包（1） | 684008 |
| 電流導線 1.5m（1） | 16295 |
| 電流導線 1.2m（1） | 9311 |
| 保險絲 12A，250V，MDA（5） | 9312 |
| 保險絲 0.125A，250V，MDL（5） | 981 |
| 使用手冊 | 9841 |
